1.金屬探測儀簡介
金屬探測儀是使用電磁場來檢查在傳送帶流水線上傳送的被檢查品，當探測出設定值以上的金屬信號時，輸出金屬混入的警報或輸出由選擇器發出的剔除指令信號的裝置。
2.標準品的組成
金屬探測器 1臺
測試塊 1套
使用說明書 1本
3.、各部分的名稱和功能
|
控制箱 |
處理來自探測頭的探測信號，金屬混入時顯示，并對該設備進行整體控制。 |
|
探頭 |
用于探測金屬的探測頭。由探測被檢查品通過的光電管和反射鏡組成。 |
|
傳送帶 |
用于傳送被檢查品的帶式傳送機 |
|
|
支撐顯示部、探測頭、傳送帶。 |
|
配電箱 |
為控制箱和傳送帶電機提供工作電源。 |

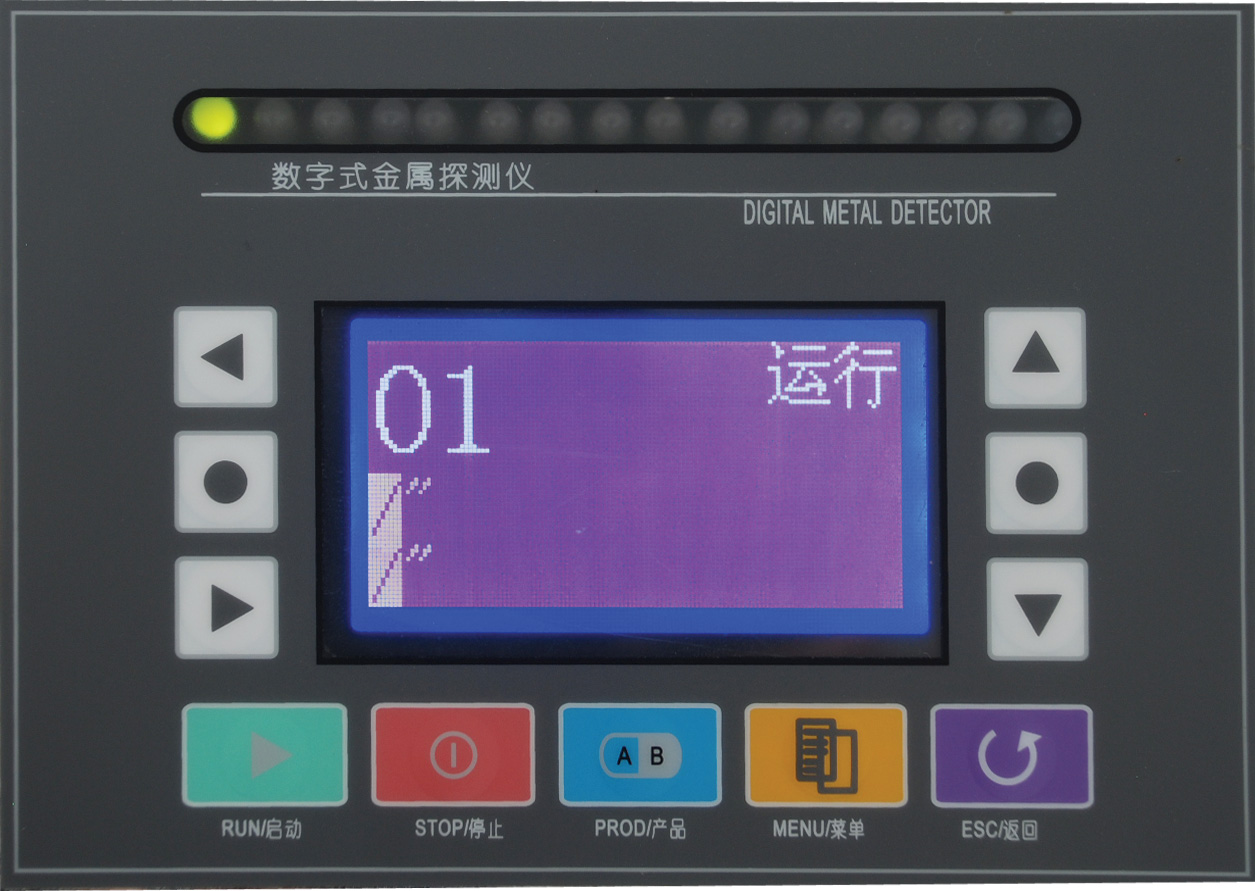

4.操作界面按鍵功能介紹
指示燈 從左起，第一個燈為運行指示燈。正常探測時，該燈為綠色。第二個燈為NG指示燈，當探測到金屬異物時，該燈為紅色。其余燈為等級顯示LED，顯示金屬成份探測等級。
LCD顯示屏 顯示：品種No，品名，判定結果，動作方式等。
運行鍵 按此鍵，則傳送帶指示燈亮，傳送帶開始運轉；
停止鍵 按此鍵，則傳送帶指示燈熄滅，傳送帶停止運轉；
產品鍵 在基本畫面，按此鍵，變?yōu)槠贩N一覽畫面，可進行品種變更。
設置鍵 在基本畫面，按此鍵，則變?yōu)椴藛萎嬅妫蛇M(jìn)行菜單的選擇；
返回鍵 結束現有畫面，回到前面的頁面；
箭頭鍵 用于項目的選擇和畫面頁碼的切換；
確認鍵 在確定項目或設定時使用。
（注意 為了防止保護膜的損壞，請不要用尖的東西(圓珠筆等)去按鍵。）
5.探頭
探頭 用于探測金屬的傳感器。
光電管 用于確信被檢查品通過。
反射板＊ 光電管用反射板。
＊光電管與反射板位于傳送帶傳送方向的上游處。（此兩項為選裝件）
